USB4VC

📅 Erstellt: 02.09.2026 🔄 Aktualisiert: 02.09.2026

Jo, hab mir so'n Ding mal bestellt und ist die Tage angekommen. Mich reizen vor allem die Maus-Emulation und Konnektivität mit Bluetooth und modernen Gamepads, sowie die Konfigurierbarkeit zum Beispiel die analogen Sticks als Maus zu mappen.
Und natürlich desweiteren auch Flug-/Renn-/Simulator-Spiele mit analogen Triggern und analoger Lenkung/Steuerung zu spielen.
Mal sehen, ob meine Erwartungen erfüllt werden, was ich so gesehen habe stimmt mich aber zuversichtlich.
Tja, mal schauen wo mein RPi 3B+ rumfliegt, ggf. das Netzteil dazu auch noch finden und dann kann der Versuchsaufbau starten.

Was hab ich bekommen?¶

Das Set hab ich bestellt bei Tindie

Lieferschein (Preis: ≈ 130 USD ≈ 110 EUR):
* Baseboard + Accessories
* IBM PC Protocol Card
* Serial Mouse Cable
* PS/2 Cable 2x
* Gameport Cable

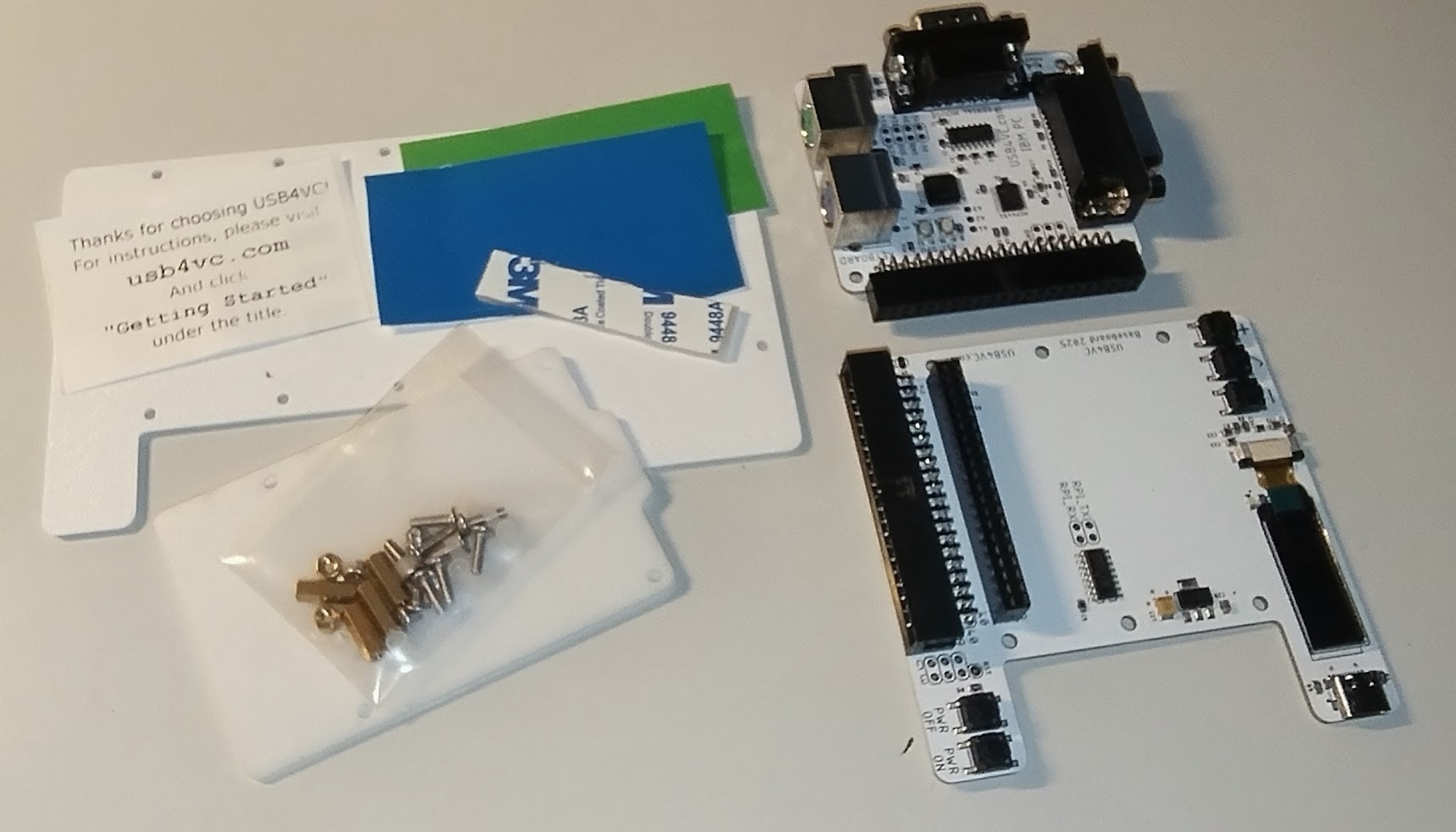

Packungsinhalt (mitgelieferte Kabel sind nicht auf dem Bild):

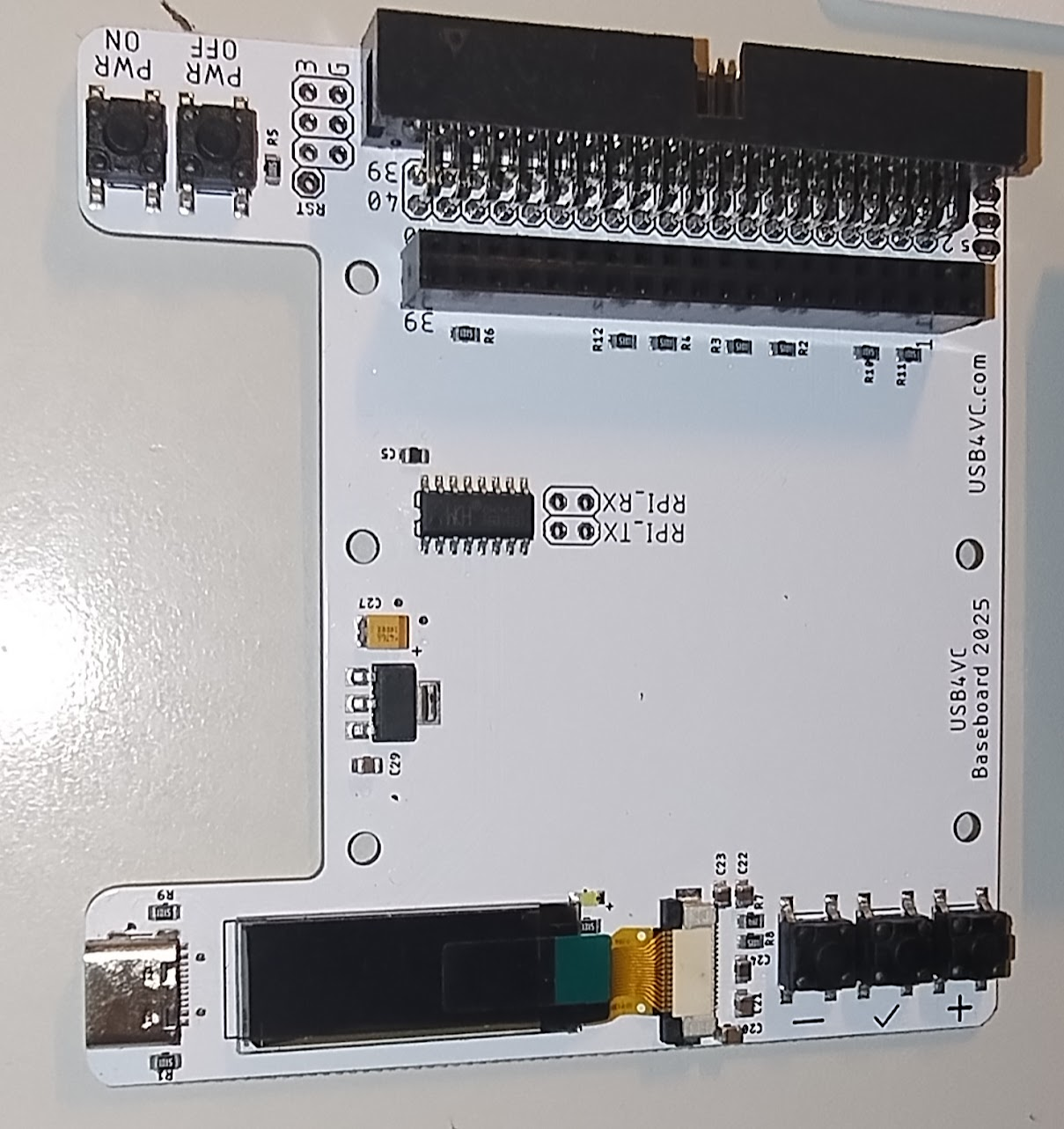

Baseboard:

IBM PC Compatible Protocol Card:

Features¶

Technische Informationen und Software auf Github

Die IBM PC Compatible Protocol Card Features:

PS/2 Keyboard, AT Keyboard, XT Keyboard
PS/2 Mouse, Microsoft Serial Mouse, Mouse Systems Mouse
15-pin Gameport Gamepad
Mapping USB Gamepad to PC Mouse/Keyboard

Das ganze für moderne USB Keyboards, Mäuse, Gamepads.
Das Projekt ist vollständig Open-Source.

Aufbau¶

Ein "Getting Started" gibt es unter: usb4vc.com

Ich brauche jetzt:

Rapsberry Pi 1/2/3/4/5 mit 40-pin header, Model B/B+ bevorzugt (3B+ hab ich rumliegen)
4 GB+ mSD-Karte (hab ich auch irgendwo™)
Latest boot image (0.3.3 von 2023) - Github
WiFi Passwort (hab ich auch 😺)

Man braucht keinen neuen RPi, der kleinste B+ ist schnell genug.

SD-Karte vorbereiten¶

Habe eine 8 GB MicroSD-Karte genommen.
In Windows bringt man das Image auf die mSD-Karte mit Rufus oder Etcher.
In Linux mit DD:
dd if=usb4vc_rpi_img_0.3.3.img of=/dev/sdf bs=4M status=progress conv=fsync

WiFi einstellen auf der mSD-Karte unter boot in der wpa_supplicant.conf:

ctrl_interface=DIR=/var/run/wpa_supplicant GROUP=netdev
country=DE
update_config=1

network={
    ssid="Yps-Heft"
    #psk="GarfieldIstNichtDick"
    psk=f540bba776a2e46ebecbb6640200d14968980f79486b7a0cde8d2da1186abaef
}

Bei Sonderzeichen im WLAN-Passwort -> psk als 64-stelliger Hex-Schlüssel, Umwandlung über:
wpa_passphrase "Yps-Heft" 'GarfieldIstNichtDick'

Ausgabe:

network={
        ssid="Yps-Heft"
        #psk="GarfieldIstNichtDick"
        psk=f540bba776a2e46ebecbb6640200d14968980f79486b7a0cde8d2da1186abaef
}

Wie immer mit externen Laufwerken: Die Laufwerke SAUBER ABMELDEN!

Den Raspberry "mounten"¶

Die mSD-Karte wird in den RPi 3B+ gesteckt.

Eine bebilderte Bauanleitung gibt es hier: Kit Assembly

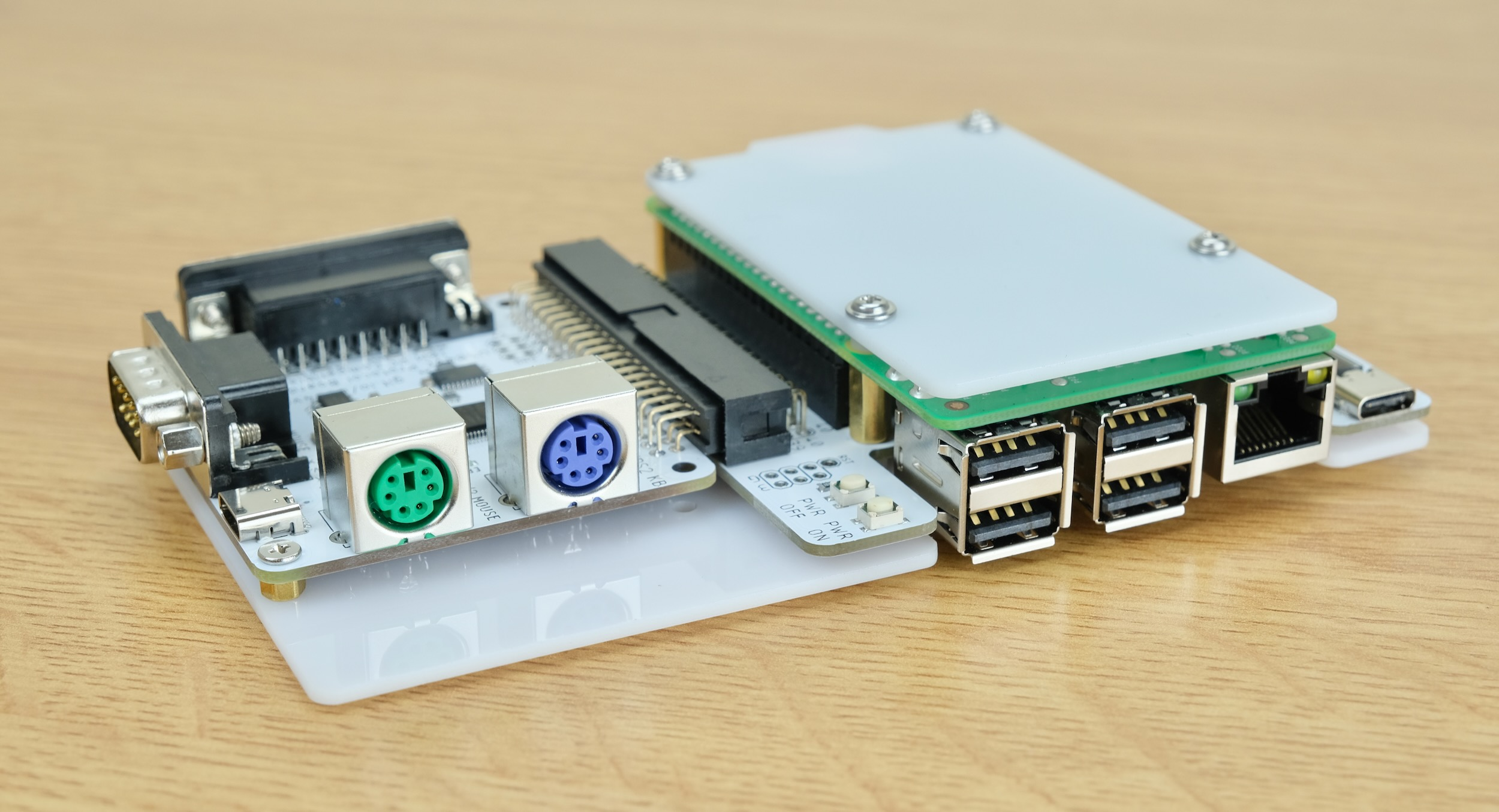

Soll:

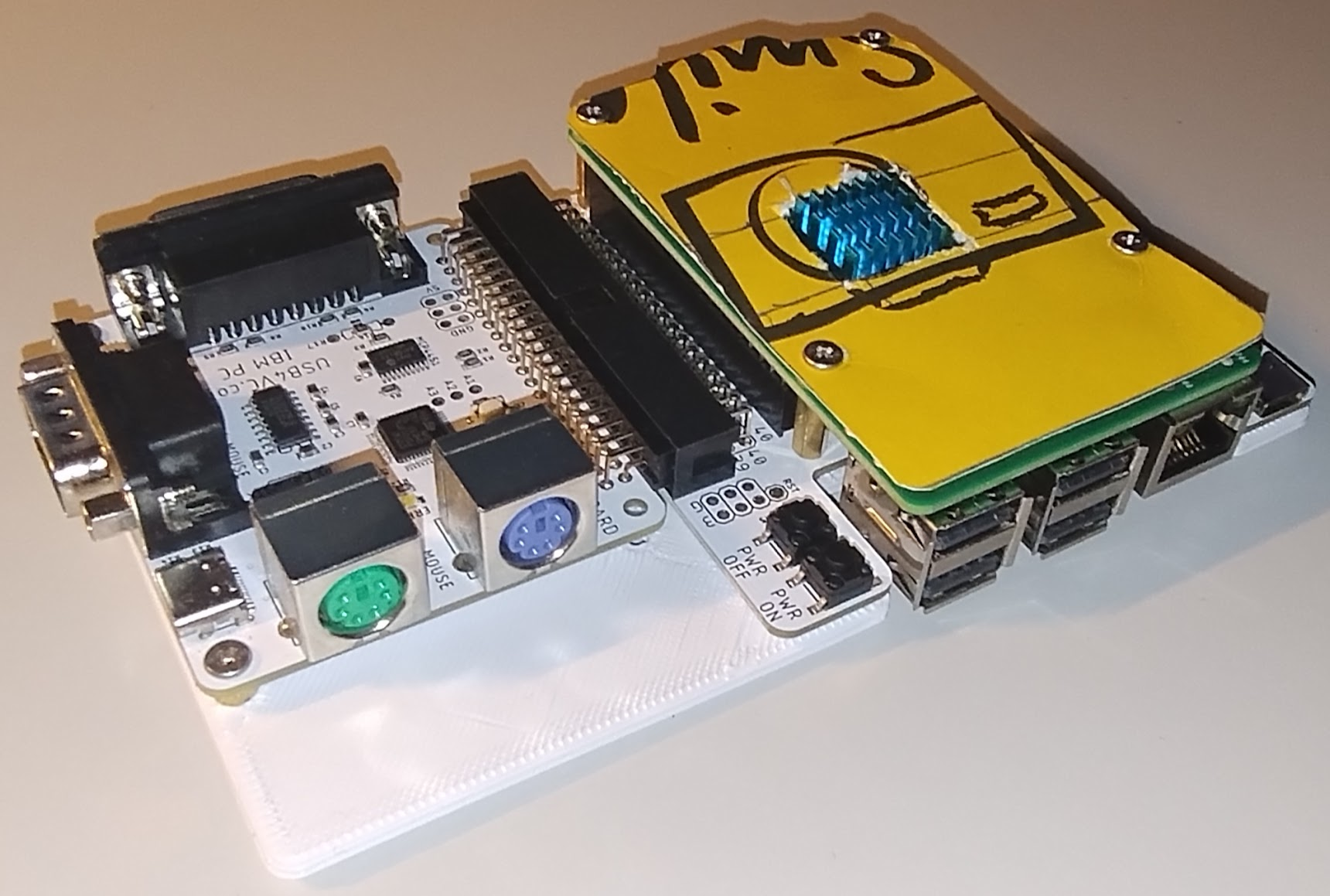

Ist:

Da ich den Kühler nicht runterfriemeln wollte hab ich eine Werbekarte provisorisch zugeschnitten. Die auf der Hauptseite des RPi 3B+ montierten Kühler sind übrigens kein Problem.
